Гидроизоляция душевой зоны без поддона в новостройке: кейс с применением GLIMS ВодоStop

Один из наших постоянных клиентов, студия ремонта, поделись с нами случаем из своей практики и прислали такой кейс. Приводим его с минимальной редактурой и комментариями нашего технического специалиста.

Мы взялись за работы по отделке квартиры и в частности тут речь пойдет о ванной комнате площадью 6 м2 в свежей монолитной высотке в Москве. Заказчик - человек дотошный, перфекционист, каких мы любим, уважаем и боимся одновременно. Хочет открытый душ без бортиков, без поддона, с трапом в полу. Безусловно, это красиво и удобно, конечно. Но за этой красотой стоит непростая инженерия, которой не видно.

Ситуация

Новостройка бизнес-класса, монолит, этаж 14 из 24. Снизу получается у нас жилые квартиры, а не технический этаж (и не паркинг). Протечка здесь неприемлема, так как это не только испорченный ремонт и отношения с соседями, но и претензии, суды. Такие истории сейчас не редкость.

В основании в ванной у нас уже уложена высокопрочная цементная стяжка с разуклонкой к трапу, стены бетонные. Теплый водяной пол уже уложен в стяжку и все трубы разведены. Плитка выбрана крупноформатная, это керамогранит размерами 60x60, который будет закрывать всю инженерная начинку душевой зоны.

В чем проблема

Открытый душ без поддона это, безусловно, красиво... но до тех пор, пока не потечет. А течет обычно там, где стена встречается с полом, то есть на стыке плиты перекрытия и стеной, и также часто вокруг трапа - это сливная система для отвода воды (может быть в полу или в стене, в нашем случае в полу). Эти места почти всегда слабое звено у любой душевой.

Вот что нас беспокоило:

Зона риска	Что может пойти не так
Примыкание стена–пол	Микротрещины в углу, вода просачивается по капиллярам в стяжку
Обводка трапа	Зазор между фланцем трапа и стяжкой
Входы труб теплого пола	Если гидроизоляция не подходит по температурному режиму и не совместима с нагревом последует отслоение или трещины
Швы плитки	Обычная затирка не является гидроизоляцией, она впитывает воду и она проходит через нее к основанию

На наш взгляд, главная ошибка многих подрядчиков, они относятся к обычной цементной затирке как к гидроизоляционному слою. Но это не так. Да, затирка защищает заполняет шов, защищает от грязи, но в любом случае она впитывает и пропускает воду. Это особенно легко заметить зимой на улице, на входных группах в магазины, где во время оттепели швы наполняются влагой, а во время заморозков вода начинает замерзать и расширятся, после чего либо трескается плитка, либо отщелкивается от основания облицовочный материал. Гидроизоляция должна быть под плиткой, должна быть сплошной и абсолютно бесшовной, чтобы воде не было место где просочиться.

Что мы хотели получить

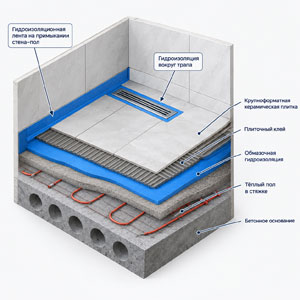

В результате работы мы хотели создать замкнутый гидроизоляционный контур под плиткой, который работает как единая гидроизоляционная система. Без швов, без стыков, чтобы не было даже малейшего места для протечки. Чтобы через год, пять, через десять лет плитка лежала ровно, без смещений и сдвигов, а соседи снизу даже не догадывались, что у нас душ без поддона.

А также мы хотели бы доказать работу цифрами. Не в стиле "вроде держит, а добротный проливной тест с четкой фиксацией результата.

С чем работали

Итак, исходные данные: площадь ванной - 6 м2, из них душевая зона примерно 2,5 м2. Стяжка готова, разуклонка выполнена с уклоном 1-2 % к трапу. Теплый водяной пол в стяжке, температура теплоносителя до 45 C.

В качестве материала для гидроизоляции мы предложили использовать GLIMS ВодоStop, это жесткая цементная обмазочная гидроизоляция. Почему именно ее? Несколько причин, и каждая важна по-своему:

• она совместима с теплым полом и не теряет свойств при нагреве, максимальная температура эксплуатации +70С;
• наносится довольно тонким слоем от 1 до 3 мм - для нас это критично, потому что у запас по высоте пола буквально несколько миллиметров;
• два слоя с межслойной сушкой 24 часа укладывается в наш график;
• контакт с водой желателен через 5 суток после нанесения всех слоев.

Для герметизации стыков стена-пол и обводки трапа мы взяли эластичную гидроизоляционную ленту GLIMS Corner. Лента армирует самые напряженные участки - углы и переходы, где гидроизоляция может давать микротрещины от температурных и усадочных движений.

Ограничения, с которыми жили

Толщина гидроизоляции должна быть у нас не более 3 мм. На первый взгляд это выглядит незначительно, но представьте: порог ванной у нас уже выведен под уровень коридора, керамогранит толщиной 10 мм, толщина слоя клея примерно 3-4 мм. И если гидроизоляция еще съест 5 мм - порог станет выше, и это будет очень заметно, а это неприемлемо. Поэтому в данном случае для нас 3 мм - это предельно допустимое значение.

Время. На всю гидроизоляцию у нас есть 3 дня. С учетом высыхания каждого слоя это означает: первый слой в первый день, второй слой во второй день, выдержка - третий день. Впритык конечно, но вполне осуществимо, если не будет форс-мажоров.

Совместимость с теплым полом. Битумные и полимерные рулонные материалы мы отмели сразу, по многим причинам. При нагреве они могут размягчиться, выдать запах, и с ними почти нет адгезии у плиточного клея. А цементная гидроизоляция отлично сцепляется с бетонными и цементными основаниями и прекрасно работает в одной связке с бетоном и стяжкой, и, что для нас важно, не боится нагрева.

Как делали

Для лучшего контроля ситуации мы разбили работу на четкие этапы, чтобы уложиться в одну неделю под ключ и без приключений.

День 1. Подготовка и первый слой.

Утром - проверка основания. Стяжку обеспылили, прогрунтовали в два раза грунтовкой глубокого проникновения GLIMS DeepPrime. Грунтовка нужна для укрепления поверхности стяжки, обеспыливания, выравнивания впитывающей способности по все площади и улучшения сцепления с гидроизоляцией. Грунт высыхал примерно 2 часа. Часто спрашивают, можно ли не грунтовать? Отвечаем однозначно, грунтовать обязательно и всегда.

Дальше самый ответственный момент. Гидроизоляционную ленту GLIMS Corner уложили на стык стена-пол, предварительно нанеся первый слой ГЛИМС Водостоп на угол. Ленту вдавили в свежий слой, разгладили, чтобы не было пузырей и складок. То же самое делаем вокруг фланца трапа, лента должна его огибать, создавая как бы воротник.

Затем нанесли кистью первый слой ВодоStop на всю душевую зону, пол полностью и стены на высоту порядка 200 мм от пола, с запасом. Толщина слоя получилась около 1,0-1,5 мм. Наносили кистью, в два прохода крест накрест по технологии.

День 2. Второй слой.

Через 24 часа первый слой высох. Проверяли так, чтобы слой был сухой, без липкости и равномерный, без заметных пятен. Важно было не торопиться и не высушивать слой специально, не создавать сквозняков и не сушить строительным феном. Слой должен высыхать естественным способом. Нанесли второй слой тем же способом и методом, получилось тоже около 1,5 мм. Общая толщина слоя 2,5 - 3 мм, что вписалось в ограничение. Многие могут сказать, что это излишне, но мы считаем, что при таком небольшом объеме, экономить один день работы и пару тысяч рублей ради надежной двойной защиты просто несерьезно.

Второй слой перекрывает первый с смещением направления нанесения, так мы исключили пропуски и микропоры.

День 3-7. Выдержка и проливной тест.

Гидроизоляция набирала прочность 5 суток. В течение этого времени мы не трогали ее, не ходили по ней и никак не нагружали. Через пять суток после второго слоя мы начали проливной тест...

Проливной тест (краш-тест)

Это, на наш взгляд, единственный честный способ проверить гидроизоляцию. Не просто посмотреть и постучать, а натурально залить водой и подождать. Да, это рисковано, но поскольку это новостройка и ремонта еще ни у кого из соседей нет, мы пошли на этот риск.

Что сделали:

Этап	Действие	Результат
Подготовка	Закрыли слив временной заглушкой	Вода удерживается в зоне душа
Заливка	Залили душевую зону водой слоем примерно 3 см	Площадь затопления - 2,5 м2
Выдержка	Оставили все на 24 часа	Контроль уровня воды
Проверка	Осмотр потолка соседей снизу, контроль уровня воды	Уровень не упал, и протечек нет

Результат - нулевая протечка. Уровень воды за 24 часа не изменился. Соседи снизу (конечно же, мы заранее с ними договорились о проверке, иначе мы бы не стали так рисковать) подтвердили: сухо. Ремонт у них еще не сделан, стадия бетона, и они с удовольствием пошли нам на встречу, это же тоже и в их интересах. Отсутствие протечки и есть критерий успеха, ради которого все затевалось.

Что считаем успехом

Мы для себя зафиксировали конкретные критерии, по которым оценивали результат:

• толщина гидроизоляционного слоя - не более 3 мм, факт - 3 мм. Выполнено.

• проливной тест 24 часа - нулевая протечка. Выполнено.

• совместимость с теплым полом - после запуска системы нагрева до 45 C отслоений и пузырей нет. Выполнено.

• время работ - одна неделя плюс день на проверку, факт - уложились. Выполнено.

• через 12 месяцев эксплуатации - керамогранитная плитка без дефектов, швы без трещин, следов протечки не выявлено. Выполнено.

Крайний пункт самый важный и самый долгий. Для его проверки мы через год связались с заказчиком. Говорит, что все в порядке, плитка на на месте, следов протечек нет, соседи не жалуются, теплый пол работает исправно, душ использовался почти ежедневно. Заказчик доволен, а это, честно говоря, самый лучший показатель.

Риски, которые держали в голове

Мы тут не идеализируем ситуацию. Знаем, что могло пойти не так, и заранее это озвучили заказчику.

Риск нарушения технологии нанесения. Если нанести второй слой раньше, чем высохнет первый, то получим в лучшем случае растрескивание. Контролировали время и процесс сушки довольно строго по часам и для контроля влажности использовали влагомер для основания и гигромер воздуха.

Риск некачественной подготовки основания. Стяжка с пылью, цементным молочком, микротрещинами, которые снижают адгезию и равномерность впитывания влаги. Зачистили, что могли зачистить, прогрунтовали, крупные трещины расшили и заполнили ремонтным составом до начала гидроизоляции.

Риск повреждения гидроизоляции при укладке керамогранита. Плиточник может повредить гидроизоляцию зубчатым шпателем, уронить инструмент или плитку. Мы провели обязательный инструктаж с бригадой плиточников, а перед укладкой плитки наносили клей не только на плитку но и на основания, как защитный слой.

Риск температурных подвижек. Монолитный дом первый год дает усадку. Лента GLIMS Corner на углах компенсирует эти движения за счет соей эластичности и высокого коэффициента удлинения, это хорошая страховка от разрыва в примыканиях.

Риск срыва сроков. Два дня на работы плюс один день на тест это очень плотный график, без права на ошибку. Если бы что-то пошло не так, например грунт не высох или первый слой не набрал прочность как должен, то пришлось бы сдвигать сроки. Запаса не было, поэтому пришлось контролировать каждый этап в ручном режиме.

Итог

Мы получили то, что хотели: бесшовный гидроизоляционный контур, который уверенно работает. Не на бумаге, а в реальной эксплуатации. Проливной краш-тест успешно пройден, год эксплуатации - без замечаний со стороны заказчика и соседей снизу. И это, на наш взгляд, лучший комплимент для гидроизоляции.
